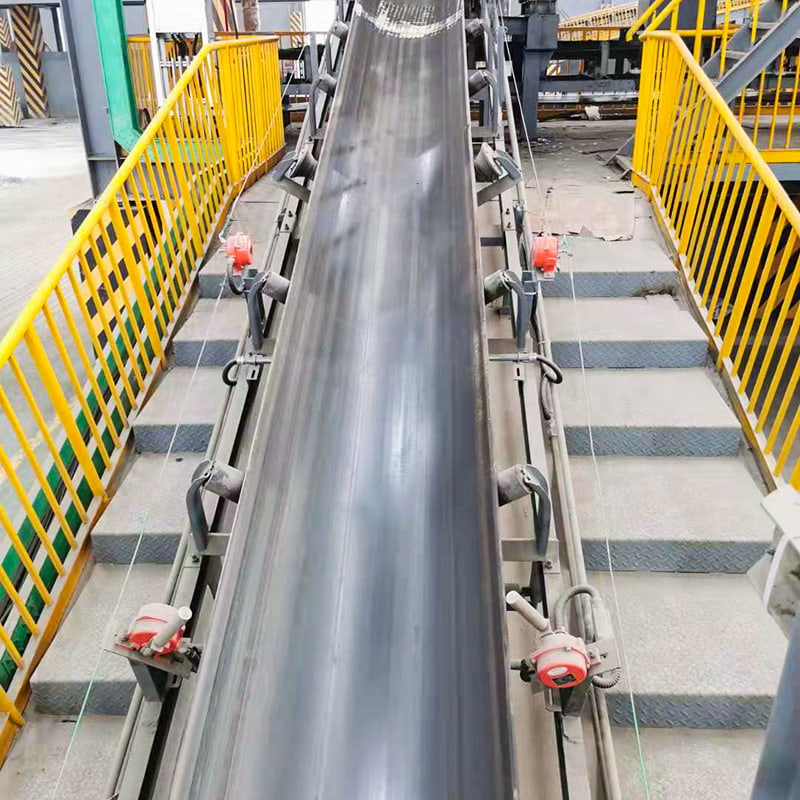

A Trasportatore a nastro TD è un nastro trasportatore a conca fisso standardizzato progettato secondo le specifiche della serie cinese TD (per uso generale), ampiamente utilizzato per trasportare materiali sfusi con una densità inferiore a 2,5 t/m³ in settori che vanno dal carbone e dalla metallurgia ai materiali da costruzione e ai prodotti chimici. Il censimento nazionale del trasporto di materiali sfusi del 2025 condotto dalla China Heavy Machinery Industry Association (CHMIA) riporta che Trasportatore a nastro TD rappresentano oltre il 52% di tutti i nastri trasportatori industriali installati negli impianti domestici, movimentando circa 14 miliardi di tonnellate di materiale all'anno. Il suo design modulare, composto da set di tenditori standard, pulegge motrici e cinghia in tessuto, rende il Trasportatore a nastro TD la scelta predefinita per la movimentazione dei materiali nelle centrali elettriche, nei cementifici e negli impianti di preparazione del carbone.

Che cos'è un nastro trasportatore TD e in cosa differisce dai trasportatori a conca generici

Il nastro trasportatore TD segue un codice di progettazione standardizzato a livello nazionale (precedentemente TD75, ora aggiornato) che definisce la relazione tra larghezza del nastro, diametro del tenditore, spaziatura dei rulli e potenza di azionamento, consentendo l'intercambiabilità delle parti in migliaia di installazioni. A differenza dei trasportatori terrestri progettati su misura, a Trasportatore a nastro TD è assemblato da componenti precalcolati, riducendo i tempi di progettazione del 60% e i costi di inventario dei pezzi di ricambio del 40%, secondo uno studio sugli acquisti del 2024 condotto dal China Coal Technology Group. La serie TD specifica larghezze del nastro da 500 mm a 1.400 mm, con angoli di conca standardizzati di 20°, 30° o 35° e lunghezze del trasportatore generalmente fino a 300 m in un unico volo, sebbene sia possibile combinare più voli. La sua semplicità e la disponibilità dei componenti rendono il Trasportatore a nastro TD il sistema di movimentazione delle rinfuse più replicato nella Cina continentale e in tutti i progetti di infrastrutture stradali e di cintura.

Componenti strutturali principali di un nastro trasportatore TD

Il nastro trasportatore TD è costruito attorno a sei moduli standardizzati: l'unità di azionamento, le pulegge di testa e di coda, i rulli di conca, i rulli di ritorno, il dispositivo di tensionamento e il nastro trasportatore stesso. Un audit di affidabilità del 2025 condotto dal Bulk Conveying Technology Center ha rilevato che l'87% di tutti Trasportatore a nastro TD gli incidenti legati ai tempi di inattività erano riconducibili a soli tre fattori: grippaggio del cuscinetto tenditore, guasto della giunzione della cinghia e tensionamento inadeguato. Comprendere questi componenti è essenziale per mantenere un tempo di attività elevato trasportatore a nastro .

• Unità di azionamento: Tipicamente un motore elettrico accoppiato ad un riduttore elicoidale ad assi paralleli. Un'unità di azionamento da 37 kW su a Trasportatore a nastro TD di 1.000 mm di larghezza offre una velocità del nastro di 1,6 m/s e una capacità nominale di 400 t/h per il carbone.
• Tenditori: Set di tenditori a tre rulli con diametro di 89 mm, 108 mm o 133 mm, a seconda della larghezza del nastro. La distanza standard dei tenditori sul lato di trasporto è di 1,2 m, il che limita l'abbassamento del nastro a meno del 2% al carico nominale.
• Pulegge: La puleggia motrice è rivestita in gomma con una scanalatura a diamante o a spina di pesce per aumentare il coefficiente di attrito a 0,35–0,40. Le pulegge di coda sono spesso incoronate per facilitare il tracciamento della cinghia.
• Dispositivo di raccolta: Per i trasportatori TD più corti, inferiori a 60 m, viene utilizzata una presa a coclea, mentre per le unità più lunghe si consiglia una presa a gravità. Un riavvolgimento impostato correttamente mantiene la tensione del nastro tra 1,0 e 1,5 kN per strato della carcassa del nastro.
• Cintura: Un nastro in tessuto multistrato, tipicamente EP (poliestere-nylon) con 3–6 tele, fornisce una resistenza alla trazione di 200–630 N/mm. Lo spessore della copertura superiore di 3–6 mm e quello inferiore di 1,5–3 mm vengono selezionati in base all'abrasività del materiale.

Parametri di selezione del trasportatore a nastro TD: larghezza del nastro, velocità e capacità

La scelta di un trasportatore a nastro TD implica l'adattamento della larghezza e della velocità del nastro al tonnellaggio richiesto e alle dimensioni del materiale in pezzi, con la tabella seguente che fornisce le capacità di progettazione standard per un angolo di conca di 30° e una densità del materiale di 1,0 t/m³. La capacità effettiva scala proporzionalmente alla densità apparente. Il Manuale di selezione CHMIA 2025 indica che per ogni aumento di 0,5 m/s della velocità del nastro entro l'intervallo consentito, un Trasportatore a nastro TD aumenta la produttività del 15–20% senza larghezza aggiuntiva del nastro, a condizione che il materiale non generi eccessiva polvere.

Parametri di selezione standard per i modelli di trasportatore a nastro TD con angolo di conca di 30° e densità del materiale di 1,0 t/m³ (Fonte: CHMIA TD Conveyor Design Manual 2025)

Applicazioni dei nastri trasportatori TD nelle principali industrie pesanti

Il nastro trasportatore TD è la soluzione standard per il trasporto di materiali sfusi negli impianti di preparazione del carbone, nei cementifici, nelle acciaierie, nelle centrali elettriche e negli impianti di lavorazione chimica, ciascuno dei quali impone requisiti specifici di copertura del nastro e tenditore. Mappatura di un’analisi settoriale del 2025 effettuata dalla China Building Material Federation Trasportatore a nastro TD installazioni in tutti i settori e ha scoperto che il solo settore metallurgico gestisce una media di 18 km di trasportatori TD per acciaieria integrata. L'elenco seguente suddivide l'utilizzo per settore.

• Estrazione e preparazione del carbone: Trasportatore a nastro TDs con nastri ignifughi e antistatici spostano carbone grezzo, cruschello e carbone pulito. Sono comuni lunghezze di trasportatori di 80–200 m, con capacità fino a 1.200 t/h su un nastro da 1.200 mm.
• Metallurgia: I pellet di sinterizzazione, coke e minerale di ferro vengono trasportati a temperature ambiente fino a 120°C e richiedono coperture resistenti al calore. I tenditori ad impatto nei punti di carico assorbono gli urti di pezzi da 50–100 mm, riducendo i danni alla cinghia del 45% rispetto ai tenditori standard.
• Generazione di elettricità: Utilizzo delle centrali elettriche Trasportatore a nastro TDs per collegare il deposito di carbone, il frantoio e i depositi delle caldaie. Un'unità da 600 MW dipende tipicamente da 6-10 trasportatori TD, ciascuno con un carrello per la distribuzione del carbone lungo la fila del bunker.
• Materiali da costruzione: Nei cementifici, Trasportatore a nastro TDs gestire calcare, gesso e clinker. La gomma di copertura con elevata resistenza all'abrasione (perdita di abrasione DIN inferiore a 120 mm³) prolunga la durata della cinghia fino a oltre 5 anni nonostante il materiale tagliente e spigoloso.
• Prodotti chimici: Gli impianti di fertilizzazione e gli impianti di carbonato di sodio scelgono coperture per nastri resistenti all'olio e agli agenti chimici. Racchiuso Trasportatore a nastro TD le gallerie con sistemi di raccolta delle polveri limitano l'esposizione sul posto di lavoro al di sotto di 2 mg/m³.
• Macchinari e fonderie: I trasportatori TD corti spostano la sabbia di fonderia e i getti. Il design modulare consente una rapida sostituzione del nastro durante i cambi di turno, riducendo al minimo le interruzioni della produzione.

Confronto tra trasportatori a nastro TD e trasportatori DTII e tubi

Il trasportatore a nastro TD è più leggero, più semplice e più conveniente rispetto alla serie DTII per le distanze medio-brevi, mentre i trasportatori a tubo affrontano il contenimento ambientale ma con un costo di capitale doppio. Un'analisi costi-prestazioni del 2025 condotta dal Comitato per la standardizzazione delle attrezzature di trasporto ha fornito i dati comparativi mostrati di seguito, aiutando gli ingegneri a scegliere il giusto trasportatore a nastro tipo.

Panoramica comparativa del trasportatore a nastro TD, del trasportatore DTII e del trasportatore a tubi per la movimentazione industriale di materiali sfusi

Requisiti di installazione e messa in servizio per un nastro trasportatore TD

La corretta installazione di un trasportatore a nastro TD richiede un allineamento preciso delle pulegge di testa e di coda entro 0,5 mm per metro di lunghezza del trasportatore e il livellamento di tutti i telai tenditori per evitare spostamenti del nastro e danni ai bordi. Il rapporto 2024 sulla qualità dell'installazione dei trasportatori della China Construction Machinery Academy ha rilevato che il 68% dei guasti prematuri ai bordi del nastro sui nuovi Trasportatore a nastro TDs sono stati rintracciati staffe di rinvio disallineate che creavano una forza laterale superiore a 200 N. La sequenza di messa in servizio comprende un funzionamento a vuoto di 4 ore seguito da un funzionamento a carico per verificare la stabilità del tracciamento e l'assorbimento di corrente del motore entro il 10% del pieno carico nominale.

Programma di manutenzione e modalità di guasto comuni dei trasportatori a nastro TD

L'implementazione di un piano di manutenzione strutturato (ispezione giornaliera del tracciamento del nastro, controlli settimanali della rotazione dei tenditori e test trimestrali sull'integrità delle giunzioni) prolunga la durata di servizio di un nastro trasportatore TD da un valore di riferimento di 6 anni a oltre 12 anni. L'indice di affidabilità delle apparecchiature di impianto 2025 indica che a Trasportatore a nastro TD operando in un deposito di carbone con una corretta manutenzione ha raggiunto un tempo medio tra i guasti di 4.200 ore, rispetto alle 1.800 ore delle unità con solo manutenzione reattiva. Le modalità di errore più comuni sono elencate di seguito.

• Grippaggio del cuscinetto tenditore: Il grasso contaminato causa il 55% dei guasti dell'ingranaggio. Il reingrassaggio dei tenditori sigillati ogni 2.000 ore di funzionamento con grasso a base di litio riduce questo tasso di guasto del 70%.
• Errore di tracciamento della cinghia: Uno spostamento fuori centro di appena il 2% della larghezza della cinghia accelera l'usura della copertura di un fattore 3. L'allineamento laser delle pulegge due volte all'anno mantiene la deviazione di tracciamento inferiore a 10 mm.
• Separazione della giunzione: Giunzioni vulcanizzate su un tessuto Trasportatore a nastro TD il nastro conserva l'85% della resistenza originale, mentre le giunzioni meccaniche scendono al 65%. Il test annuale del flusso magnetico rileva danni precoci al cavo di giunzione.

Domande frequenti sui trasportatori a nastro TD

Qual è la dimensione massima dei pezzi che un nastro trasportatore TD può gestire?

Per un nastro trasportatore TD, la dimensione massima dei pezzi è limitata a un terzo della larghezza del nastro per materiali di dimensioni miste e a un quinto per pezzi di dimensioni uniformi, il che significa che un nastro da 1.000 mm può ospitare un pezzo massimo di 300 mm. Il superamento di questo rapporto provoca l'instabilità del nastro nel punto di carico e aumenta i danni da impatto. Lo standard di progettazione TD include esplicitamente questa regola sulla dimensione dei pezzi per proteggere la carcassa dalle forature.

È possibile aggiornare un nastro trasportatore TD a una capacità maggiore?

Sì, molti trasportatori a nastro TD possono essere aggiornati aumentando la velocità del nastro tramite un VFD o passando a un set di rulli con canali più profondi, a condizione che il telaio strutturale e il motore di azionamento siano dimensionati per gestire il carico aggiuntivo. Uno studio di caso di aggiornamento del 2024 presso un cementificio ha dimostrato che l'aumento della velocità del nastro da 1,6 m/s a 2,0 m/s su un nastro largo 800 mm Trasportatore a nastro TD portata aumentata da 278 t/h a 348 t/h senza modificare la larghezza del nastro.

Il trasportatore a nastro TD è adatto al trasporto inclinato?

Il trasportatore a nastro TD standard gestisce in sicurezza pendenze fino a 18° per materiali sfusi secchi e fino a 20° con nastri a disegno chevron per materiali come pietrisco o carbone. Oltre i 20°, il rollback del materiale diventa significativo e si consiglia invece un nastro a tasche o un trasportatore a parete laterale.

Il Trasportatore a nastro TD rimane il cavallo di battaglia della movimentazione dei materiali industriali nei settori del carbone, metallurgia, energia, cemento, prodotti chimici e macchinari grazie al suo design standardizzato, alla comprovata affidabilità e al basso costo totale di proprietà. I dati provenienti da migliaia di installazioni confermano che l'adattamento del modello TD al materiale e al tipo di impiego, il rispetto di rigorose tolleranze di installazione e l'esecuzione di una routine di manutenzione disciplinata garantiscono decenni di trasporto di materiali sfusi ininterrotti. Con l'espansione delle capacità degli impianti, la serie TD continua a fornire una base scalabile e con parti intercambiabili per i sistemi di trasporto a nastro che mantengono in movimento l'industria pesante globale.
