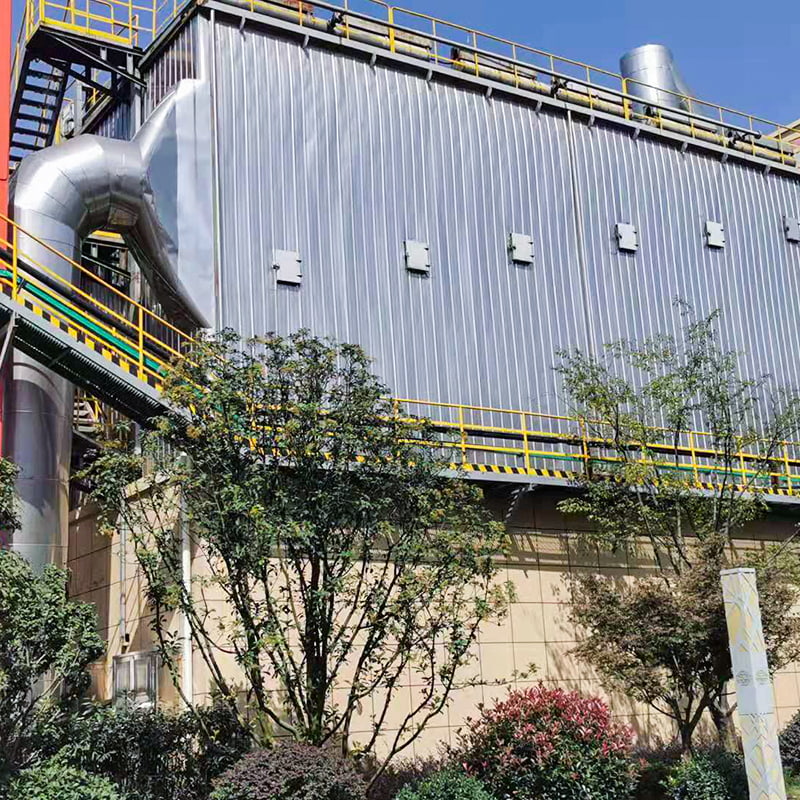

Collettore di polveri a sacco con getto a impulsi ad alta temperatura

Struttura e principio di funzionamento

1. Struttura del collettore di polveri a sacco a impulsi L'apparecchiatura è costituita principalmente dalle seguenti parti:

(1) Scatola: comprende camera del sacco, camera di raccolta pre-polvere, camera dell'aria pulita, piastra porosa, sacco per la polvere, telaio del sacco filtro. La scatola è progettata per resistere ad una pressione di 9000Pa.

(2) Sistema di iniezione: tubo dell'aria principale, tubo di iniezione, valvola a impulsi, controller.

(3) Esistono due tipi di tramoggia e parte di scarico della cenere: uno è che la tramoggia è direttamente collegata alla valvola di scarico della cenere, e l'altro è che la tramoggia è collegata alla valvola di scarico della cenere attraverso un dispositivo di trasporto (come un trasportatore a coclea). Il corpo del collettore di polveri a sacco a impulsi è progettato con una struttura interamente in acciaio e la piastra è stampata a freddo per aumentare la resistenza e migliorare la qualità dell'attrezzatura. Questo filtro a maniche a impulsi non solo gestisce i gas a temperatura ambiente, ma la sua struttura è adatta anche a gestire i gas ad alta temperatura. Se è necessario l'isolamento, il guscio esterno può essere isolato con un doppio strato di pannello leggero in lana di roccia LBY. Il guscio esterno è protetto con lamiera zincata spessa 0,5 mm e installato utilizzando un nuovo processo di rivetto estraibile. Diversi mezzi filtranti e velocità dell'aria di filtrazione vengono selezionati in base all'ambiente operativo.

2. Principio di funzionamento
Il gas carico di polvere entra nella tramoggia allargata del depolveratore per la pre-raccolta. Viene quindi distribuita tra i sacchetti filtranti tramite piastre guida, dove la polvere viene trattenuta sulle superfici esterne dei sacchetti. Per ridurre al minimo la resistenza dell'apparecchiatura (>1200 Pa), il gas ad alta pressione viene pulsato attraverso un'elettrovalvola. L'aria compressa (0,5-0,7 MPa) viene espulsa dalle perforazioni del cannello (chiamata aria primaria) attraverso un venturi. Questo canale di induzione induce l'aria ambiente (chiamata aria secondaria) diverse volte il volume dell'aria primaria nel sacchetto per la polvere, dove si espande rapidamente e, insieme al flusso d'aria inverso, scuote via la polvere, ottenendo l'effetto pulente desiderato. Utilizzando un dispositivo di controllo automatico del microcomputer, il ciclo di pulizia e il tempo di spruzzatura a impulsi vengono regolati in base alla polvere, in modo che il collettore di polveri possa funzionare entro l'intervallo specificato.

3. Parametri di selezione e principi di selezione

(1) I principali parametri tecnici per la scelta di un depolveratore a sacca pulsata sono il volume dell'aria, la temperatura del gas, la concentrazione della polvere e l'umidità. In base al volume d'aria di progettazione del processo, alla temperatura del gas e alla concentrazione di polvere, il valore massimo è leggermente inferiore al valore nella tabella delle prestazioni tecniche. Il corrispondente modello di collettore di polveri a sacco a impulsi è il modello di collettore di polveri a impulsi richiesto. Il sacchetto filtro antipolvere utilizzato viene determinato in base alla concentrazione in ingresso, alla temperatura del gas e al contenuto di umidità.

(2) Il consumo di gas nella tabella si riferisce al caso di fornitura d'aria centralizzata nell'impianto I. Se una macchina ad aria viene utilizzata da sola, il consumo effettivo di gas dovrebbe essere aumentato a 1,5 volte il valore nella tabella.

(3) Nella colonna del consumo di aria compressa, il consumo indicato è il consumo di gas dell'apparecchiatura di questo modello.
