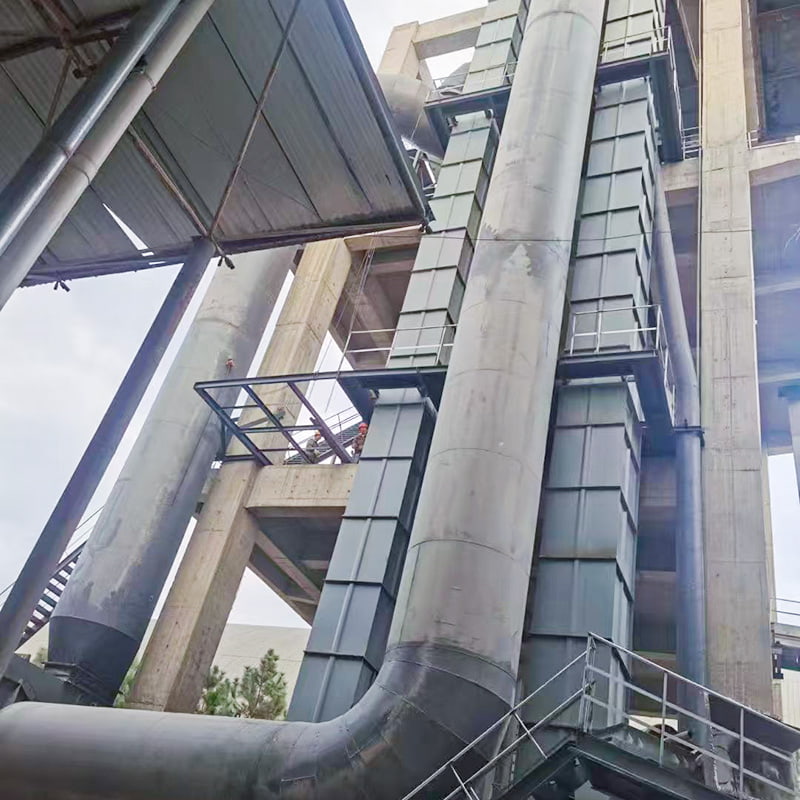

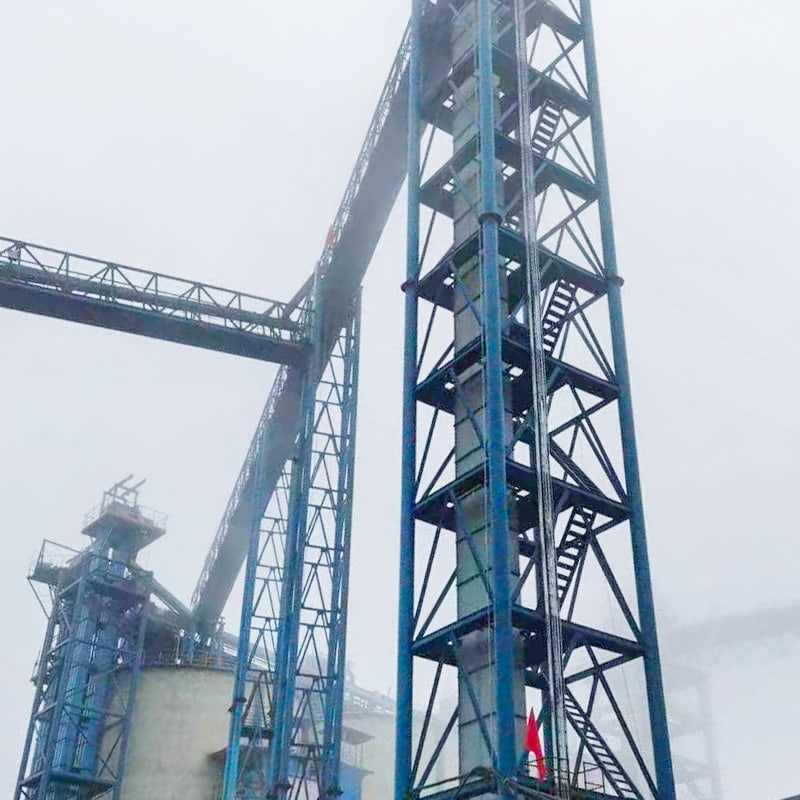

Elevatore a tazze a catena con piastre NSE

Gli elevatori a tazze con catena a piastre della serie NSE sono disponibili in più di una dozzina di modelli base: da NSE100 a NSE1900, con capacità di sollevamento che vanno da 100 m³/h a 1900 m³/h. Ciascun modello presenta una velocità di sollevamento e una forma della tramoggia diverse (tipo D, tipo A e tipo L) a seconda del materiale trasportato. La velocità di sollevamento massima è ≤71 m/min e l'altezza di sollevamento massima è 65 m. Possiamo anche progettare modelli estesi con capacità comprese tra i modelli sopra indicati in base alle esigenze dell'utente.

Caratteristiche

● Grande capacità di trasporto

Questa serie di ascensori offre la capacità di trasporto più elevata tra ascensori di dimensioni di sezione trasversale simili, con una capacità di sollevamento di 100-1900 m³/h.

● Ampia gamma di sollevamento

Questo tipo di ascensore ha requisiti minimi per il tipo e le proprietà del materiale. Può sollevare non solo materiali generici in polvere e granulari, ma anche materiali abrasivi. La temperatura del materiale richiesta è ≤200°C.

● Bassa potenza di azionamento

Questo elevatore utilizza l'alimentazione in ingresso, lo scarico a induzione e una disposizione a tramoggia di grande capacità e densamente imballata. Ciò elimina il riflusso e lo scavo durante il sollevamento del materiale, con conseguente bassa potenza reattiva e risparmio energetico di circa il 30% rispetto agli elevatori a catena.

● Lunga durata

L'elevatore utilizza l'alimentazione in ingresso, eliminando la necessità di scavare con la benna, garantendo la durata della tramoggia. In condizioni di utilizzo normale, la catena del trasportatore ha una durata di oltre tre anni.

● Elevata affidabilità operativa

Principi di progettazione e metodi di lavorazione avanzati garantiscono l'affidabilità dell'intera unità, facilitando il funzionamento e la manutenzione, con un numero minimo di parti soggette ad usura e un tempo senza problemi superiore a 20.000 ore.

● Componenti strutturali/Componenti operativi

Composto da tramoggia e catena a rullini.

● Unità di azionamento

Composto da un riduttore principale, un giunto idraulico, un motore principale e un motoriduttore ausiliario. L'unità di azionamento può essere installata sia nella posizione sinistra che destra.
Installazione a sinistra: L'unità di azionamento si trova sul lato sinistro dell'alloggiamento, di fronte all'ingresso di alimentazione.
Installazione a destra: L'unità di azionamento si trova sul lato destro dell'alloggiamento, di fronte all'ingresso di alimentazione.

● Unità principale

È costituito dall'alloggiamento superiore, dal coperchio superiore e dal gruppo albero della testa.
Alloggiamento centrale: disponibile con una sezione intermedia di supporto collegata all'alloggiamento superiore, una sezione intermedia con sportello di ispezione, una sezione intermedia standard (alta 2,5 m) e sezioni intermedie personalizzate con altezze di 1 me 1,5 m. Queste sezioni possono essere regolate a diverse altezze con incrementi di 0,5 m utilizzando un paranco.

●Unità di coda

È costituito dall'alloggiamento inferiore, dall'ingresso dell'alimentazione, dal gruppo dell'albero di coda e dal dispositivo di tensionamento (dotato opzionalmente di un misuratore di livello e di un interruttore di rilevamento della velocità).
